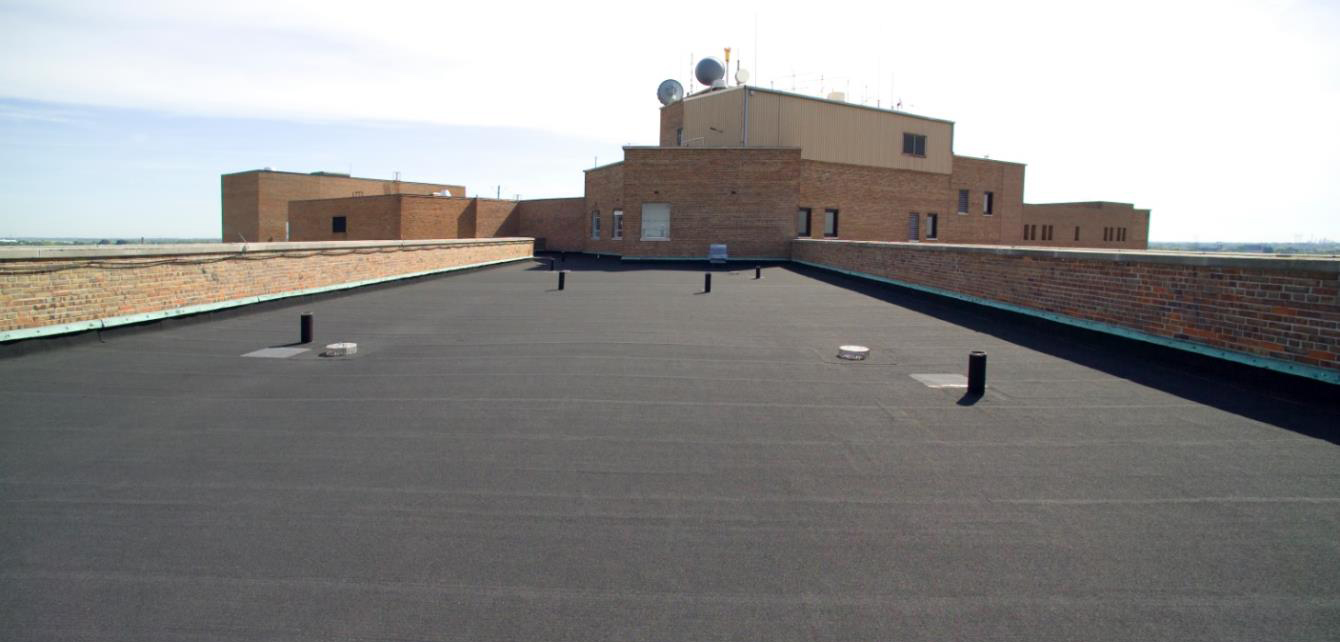

Водосток плоской кровли: наружный и внутренний способы устройства

Водосточная система плоской кровли обеспечивает сохранность и поверхности, и самого дома, защищая его от избытка влаги. Следует заранее установить надежную конструкцию, способную переносить большие нагрузки. Если она начнет изнашиваться, появятся течи, а сохранность покрытия, слабо совместимого с влагой, будет под большим вопросом.

Классификация систем отвода осадков

Чтобы вода стекала без каких-либо проблем, нужно подобрать соответствующую разновидность системы. Всего их несколько:

• Неорганизованная, устанавливаемая вне дома. Жидкость устраняется произвольно. Отлично подойдет для маленьких зданий, имеющих стандартную высоту.
• Наружная организованная. Вода собирается при помощи желобов, иногда они могут быть дополнены воронками, подающими влагу в трубопровод. Обустройство системы осуществляется на карнизах и наружных сторонах несущих стен. Конструкция подойдет для зданий любого типа, но с малой этажностью. Предельная высота сооружения должна составлять не более 12-15 метров.
• Внутренняя. Вода принимается воронками, которые установлены в кровле. Влага отводится по стоякам, размещенным в здании.

Крыши без чердачного нежилого помещения имеют существенный минус — снег тает практически без остановки, ведь тепло изнутри самого здания греет перекрытие. Как только влага окажется в холодных трубопроводах, она сформирует пробку изо льда.

Размещение водостоков по климатическим зонам:

• Организация наружных водосточных систем актуальна для регионов, климат которых характеризуется как умеренный либо тёплый. Погодные условия позволят внешним конструкциям сохранить герметичность и функциональность, необходимую для отведения излишков влаги с крыши.
• Для северных регионов с критически низкими температурами лучше подойдут внутренние водостоки. Монтаж обходится «в копеечку», но системы не перестают функционировать в любое время года.

В холодных регионах не исключается риск разрыва покрытия, если внезапно наступят сильные морозы. Трубы перемерзают, вода, стекающая с крыши, не проходит дальше. Жидкость, превратившаяся в лед, начинает расширяться, нанося повреждение кровле.

Плюсы и нюансы неорганизованного водостока

Под неорганизованным водостоком понимается свободное «падение» влаги с крыши непосредственно на землю.

Положительные аспекты:

• Чтобы добиться этого, достаточно сделать крышу под небольшим наклон.
• Обустройство и реализация проекта обойдется достаточно дешево.
• Трубы или вспомогательные конструкции не устанавливаются.
• Слабые места неорганизованных систем отведения воды:
• негативно влияет на фундамент, ведь он будет пропитываться поступающей водой;
• каждые 3-4 года потребуется проводить ревизию и плановый ремонт гидроизоляции.

Несмотря на очевидные минусы, системы являются крайне популярным. Их установка является оправданной при определенных условиях:

• здание стандартной высоты;
• подходит для засушливых территорий, где дожди являются редкостью;
• возможно оборудование на односкатной крыше, если под скатом отсутствуют дорожки и балконы;
• козырек крыши должен быть свыше 60 см.

При таком виде водоотведения необходимо обеспечить герметичность кровельного пирога, несущих конструкций, цен с помощью изоляционных мембран и плёнок.

Как работают водосточные системы

Такие системы более сложные в конструкционном плане, если сравнивать с неорганизованными, но и эффективность у них куда выше. Принцип работы данных водостоков крайне прост: вода собирается по кровле, попадает в трубы, а после выводится в канализацию. Это позволяет исключить проникновение влаги в стены или фундамент.

Обустройство водостока внутреннего типа

Для её обустройства потребуется сделать проект. Путь прокладки должен быть минимальным, а место размещения и подключения к канализации – наиболее удобным.

Внутренние водостоки идеально подходят для крыш без уклона. Наличие или отсутствие чердака не является препятствием. Если проект будет разрабатываться самостоятельно, то потребуется учесть такие нюансы:

• Водосточные стояки размещают ближе к лестничным клеткам, вблизи окон или перегородок. Лучше всего установить трубы рядом с жилыми комнатами, это позволит обогревать их в холодные сезоны. Систему нельзя вмонтировать в стены. К трубам всегда должен быть свободный доступ.
• Если система обустраивается в неотапливаемом здании, нужно подумать о том, как трубы будут прогреваться. Потребуется проложить специальный кабель или расположить конструкцию вблизи парового отопления.
• Если крыша имеет чердак, то желательно, чтобы трубы пролегали через его пространство. Конструкцию можно выполнить в виде сети. Организовать эффект стока позволяет легкий наклон всей системы.
• При обустройстве подвесной сети производится её утепление на чердаке.
• Если данный вариант нельзя рассмотреть ввиду особенностей здания, то прибегают к альтернативе – подземной коммуникации. Они наклоняются в произвольном порядке. Единственное требование – наличие подключения к канализации. Схемы, расположенные под землей, обойдутся дороже, их сложнее контролировать и выполнять обслуживание, а мощный фундамент выступит в роли естественной преграды.
• Изгибы – недопустимое явление.
• В стояке должна присутствовать ревизия, позволяющая прочистить его. Она располагается на расстоянии метра от земли.

Водосток необходимо оборудовать по принципу обыкновенной водосливной системы. Материал труб подбирается на усмотрение владельца здания, но они должны выдержать напор, если случится засор. Стальные изделия практически не используются для частных нужд, они ориентированы на промышленные объекты, так как из-за большого давления жидкости возникает вибрация. Та же керамика не выдержит её.

Установка более 2 приемников воды можно считать целесообразным в ситуациях, когда:

• площадь кровли превышает значения, установленные нормативами ГОСТ;
• у дома несколько секций;
• кровля разделена различными элементами, и количество воронок равно числу секций.

В современном ассортименте встречаются водоприемники для всех случаев. К примеру, есть модели для бетонных перекрытий или деревянных аналогов. Типоразмеры также отличаются. От габаритов зависит скорость тока воды и объемы проходящей за раз жидкости.

Есть варианты с дополнительными элементами конструкций:

• устанавливается зонт, предотвращающий скопление мусора;
• прижимное кольцо, фиксирующее края мягкого покрытия в устройстве, и прочие.

Главное условие, предъявляемое ко всем моделям, заключается в незатейливости конструкции и её удобном расположении. Если возникнет чрезвычайная ситуация, владелец дома или мастер должен иметь свободный доступ.

Пусть в рыночном ассортименте и уйма моделей, но все они должны соответствовать стандартным условиям:

• Чащи приемников надежно фиксируются к покрытию или настилу. Их крепят при помощи хомутов, которых должно быть два и более.
• Воронка должна поддерживать герметичность того участка крыши, где она установлена.
• Соединение патрубков со стояком осуществляется компенсаторами. Это необходимо для поддержания герметичности, когда конструкция начнет усаживаться.
• Если воронка подвесная, к ней подсоединяют фасонные отводы.
• Приемник нужно монтировать ниже, чем расположена финишная кровля. Это позволит избежать застоя жидкости, особенно в дождливый период или во время таяния большого объема снега.

Чтобы повысить герметичность, можно дополнить систему теплоизоляцией в месте, где пересекается воронка и кровля. У стандартных кровельных систем одноуровневые воронки. Если крыша возводится с применением механических крепежей, тогда монтируются приемники, имеющие два уровня. Это обеспечит сбор жидкости над слоем гидроизоляции.

Если кровля имеет полимерное мембранное покрытие, тогда монтируют воронку с прижимным фланцем. Последний клеится или приваривается прямо к крыше. Это позволяет гарантировать идеальную гидроизоляцию.

Организация наружного водостока

Данные разновидности водоотводящих изделий распространены преимущественно в умеренных климатических зонах, где редко встречаются аномальные погодные явления, например:

• сезоны дождей;
• температуры ниже -30 С;
• ураганные ветры и т.д.

Негласный уровень осадков, при котором данный тип водостоков сохраняет полноценную эффективность, составляет порядка 300 мм за год.

У данного типа изделий имеется две разновидности:

1. Неорганизованные водостоки. Идеальным вариантом является их использование в регионах, для которых характерен небольшой уровень осадков. Стандартная схема подразумевает самостоятельный отвод влаги по карнизным свесам.
2. Оборудованные системы отведения воды снаружи здания. Конструкция устанавливается в местности, где редко выпадают осадки. Система работает крайне просто: воронка, примыкающая к кровле, обеспечивает сбор жидкости со всей крыши. После влага спускается по трубам, отправляясь в канализацию, почву, либо же дренаж.

Чтобы снять нагрузку с водостока, а также принимать очищенную воду, устанавливаются специальные резервуары. Это позволяет не подключает систему к канализации. Такой подход имеет два преимущества: во-первых, добывается питьевая вода, во-вторых, на крыше не формируются застои влаги.

В месте, отведенном под сбор жидкости, монтируется воронка. К ней подводят стояк. Трубу нужно надежно прикрепить к стене, используя кронштейны. Края системы прикрываются заглушками, а в качестве «финального штриха» производится установка сливного колена.

Конструктивные составляющие водостоков

Пусть в рыночном ассортименте и представлено множество наборов и моделей, но основные составляющие являются одинаковыми. У конструкций, используемых для плоских крыш, есть идентичные компоненты, имеющие аналогичное применение. Их несколько:

• Приемники или воронки. Эти элементы конструкции обеспечивают подачу влаги в трубы.
• Стояки. В месте приема они обеспечат предельную скорость тока жидкости.
• Трубопроводы, отводящие влагу, поступающую во время дождей.
• Составляя проект, нужно ориентироваться на стандартный критерий: магистраль должна быть небольшой, простираться по самому короткому пути. К бюджетным вариантам относится монтирования наружного стояка с воронкой, расположенном на крыше. У основания небольшой выпуск.
• Последний размещается под минимальным углом. Требуется сохранить определенное расстояние до канализации или отмостки, не менее 20 см. К сожалению, данные системы не всегда возможно установить. В качестве препятствия выступит отсутствие дренажной системы, грунт, склонный к размытию, потрескавшийся фундамент, который негативно отреагирует на обилие влаги.
• Если нет возможности сделать короткую магистраль, то предстоит рассмотреть иные варианты обустройства водостока. Можно обустроить подземный трубопровод. Но ему редко отдают предпочтение из-за дороговизны и сложностей с последующим обслуживанием всей системы.

Как формируется уклон крыши

Уклон ската крыши обеспечивает сток воды и дальнейшее отведение по водосточной системе. Для плоских крыш также предусмотрен данный параметр — стандартным показателем является 1-2%.

Условия расчёта угла крыши согласно предполагаемого типа водостока:

• Когда планируется устройство наружной системы, кровля должна иметь скат в направлении места расположения водосборной воронки. Как правило, её располагают ближе к тыльной части строения.
• По аналогичному принципу производится разработка конструкции под внутренний водосток. Однако есть нюансы — поверхность должна походить на конверт, т.е. прилегающие к воронке элементы располагаются немного заниженно.
• Точки сбора влаги располагаются вариативно. Крыши не отличаются однородностью, они отличаются площадью и формой, поэтому установка ровно в центре может оказаться затруднительной. Их можно разместить сбоку, возле наружной стены, на удалении 60 см от нее. Конвертная система пользуется наибольшим спросом. Её легче организовать, а также она обеспечивает идеальный сбор воды, особенно в весенний период, когда начинает таять снег.

Где бы ни был установлен желоб, поверхность крыши должна наклоняться в его сторону. Если устанавливается два и более приемника, их нужно разграничить между собой, чтобы не нагружать одну точку, а грамотно распределять жидкость между всеми отводами.

Чтобы решить вопрос с формированием уклоном, можно воспользоваться следующими методами:

• наклон обустраивается ещё на этапе стройки, перекрытию заранее придается необходимый угол, а уже после монтируется сама система отвода воды;
• засыпать керамзит, сформировать из него клиновидный слой, после чего залить цементно-песчаную стяжку;
• сделать уклон при помощи плит, выполненных их минераловатного утеплителя.

Если у плоскостей большие габариты, сформировать уклон можно при помощи специальных металлоконструкций. Данный вариант используется исключительно для крупных зданий.

Как подобрать подходящий водосток

Изготовители водосточных систем учитывают нужды потребителей, поэтому предлагают широкий ассортимент изделий с разнообразными характеристиками. Из ассортимента можно выбрать изделия под нужды каждого из домохозяйств.

Правильно подобранная водосточная система непосредственно влияет на долговечность и эстетику всего строения.

При выборе изделий необходимо обращать внимание на:

• Материал. Элементы конструкций бывают пластиковыми, металлическими или композитные (металл с полимерным защитным слоем). Продукция характеризуется разными эксплуатационными свойствами. Например, пластиковые водостоки легче аналогичных конструкций из стали.
• Погодные условия. Климатические особенности — важных аспект, который следует учесть при проектировании системы отведения воды с крыши. Когда речь идёт об умеренных широтах, для которых крайне редки обширные диапазоны температур, регулярные обильные осадки, водостоки любого состава проявят себя эффективно.
• Использованный кровельный материал. Облегчённые кровельные конструкции, покрытые мягкой черепицей, как правило, оборудованы водоотводами из сверхпрочного ПВХ. А металлочерепичные крыши идеально сочетаются с водосточными системами на основе стали, меди и аналогичных материалов.
• Внешний вид. Эстетическая составляющая играет важную роль при выборе элементов, зафиксированных на фасаде. Изготовители предлагают водостоки, выполненные в цветовой палитре RAL, которые сочетаются практически с любым дизайнерским проектом. Некоторые производители предлагают услугу индивидуального окрашивания.

Особенности материалов стоит изучить перед приобретением, при необходимости обратиться за консультацией к специалистам "СтройГрад" по телефону +375 (29) 615-31-31.

Практические рекомендации

Чтобы не столкнуться с трудностями при монтаже водостока, стоит прислушаться к советам опытных мастеров. Их рекомендации следующие:

• Стыки труб следует промазать силиконовым герметиком. Так швы будут надежно зафиксированы, а вероятность прорыва или течи существенно снизится.
• Необходимо правильно крепить кронштейны. Их можно прикрепить различными способами. Выбирается тот, что обеспечит надежную фиксацию и высокую устойчивость.
• Отдельно уделяется внимание углу наклона. Здесь нельзя допустить «недобор» или «перебор». В первом случае вода будет скапливаться на крыше, во втором, жидкость изменит свое направление, не дойдя до водостока.
• Для монтажа следует выбирать лето или осень. Если возникла необходимость, можно провести соответствующие работы в ноябре или начале декабря, но температура воздуха должны быть максимально приближена к нулю градусов.
• Опорные детали должны быть расположены на одинаковом расстоянии, строго согласно нормам. Если допустить ошибку, можно получить потерю герметизации стыков. Конструкция провиснет, начнут формироваться течи. Эффективность водоотведение снизится на 50%.
• Лоток должен совпадать с краем карниза по всей оси. Если немного сместить его в сторону, то появится течь.
• По завершении всех работ нужно произвести проверку системы. Делается это просто: в лоток выливается ведро воды, для надежности – два. Следует удостовериться, что конструкция выдерживает большие нагрузки, а также отсутствуют течи.
• Перед холодными сезонами нужно почистить лоток от посторонних предметов, включая листву и иные загрязнения.
