Карнизная планка для мягкой черепицы

Это изделие относится к классу доборных элементов, без которых возведение кровли не будет завершенным. Карнизная планка необходима для крыш, конструкция которых подразумевает два и более скатов. При монтаже элемента на битумную черепицу в работе есть свои особенности.

Значение карнизной планки при организации кровли

Для полного понимания функций и важности этого изделия необходимо сравнить его с другими устройствами, входящими в категорию доборных.

В их число входят:

• Торцевая планка. Она устанавливается на края скатов и обеспечивает защиту кровли от разрушения под воздействием мощных порывов ветра и атмосферных осадков. Также она выполняет декоративную функцию, так как дополняет общий дизайн кровельной конструкции.
• Коньковая. Эта планка используется для защиты верхней части кровли, предотвращает попадание дождя или скопление снега. За счет нее при любых условиях сохраняется нормальный воздухообмен в утеплителе. Укладывается в виде отрезков, начиная с наветренной стороны. Именно установкой этого элемента завершается работа по возведению крыши.
• Коньковая заглушка. Служит для профилактики попадания осадков и загрязнений в подкровельное пространство.
• Коньковый аэратор. Применяется для отведения излишков влаги из подкровельного пространства.
• Отливы. Предотвращают попадание влаги на стену или окна.
• Верхняя ендова. Защищает внутренние части стыков кровельных листов и служит для их дополнительной герметизации.
• Планка примыкания. Изделие гарантирует изоляцию в местах выхода вертикальных элементов, в том числе дымохода или различных инженерных коммуникаций. Для обеспечения максимальной надежности стыков рекомендуется дополнительно накрыть их гибкой пленкой или нанести битумную мастику.

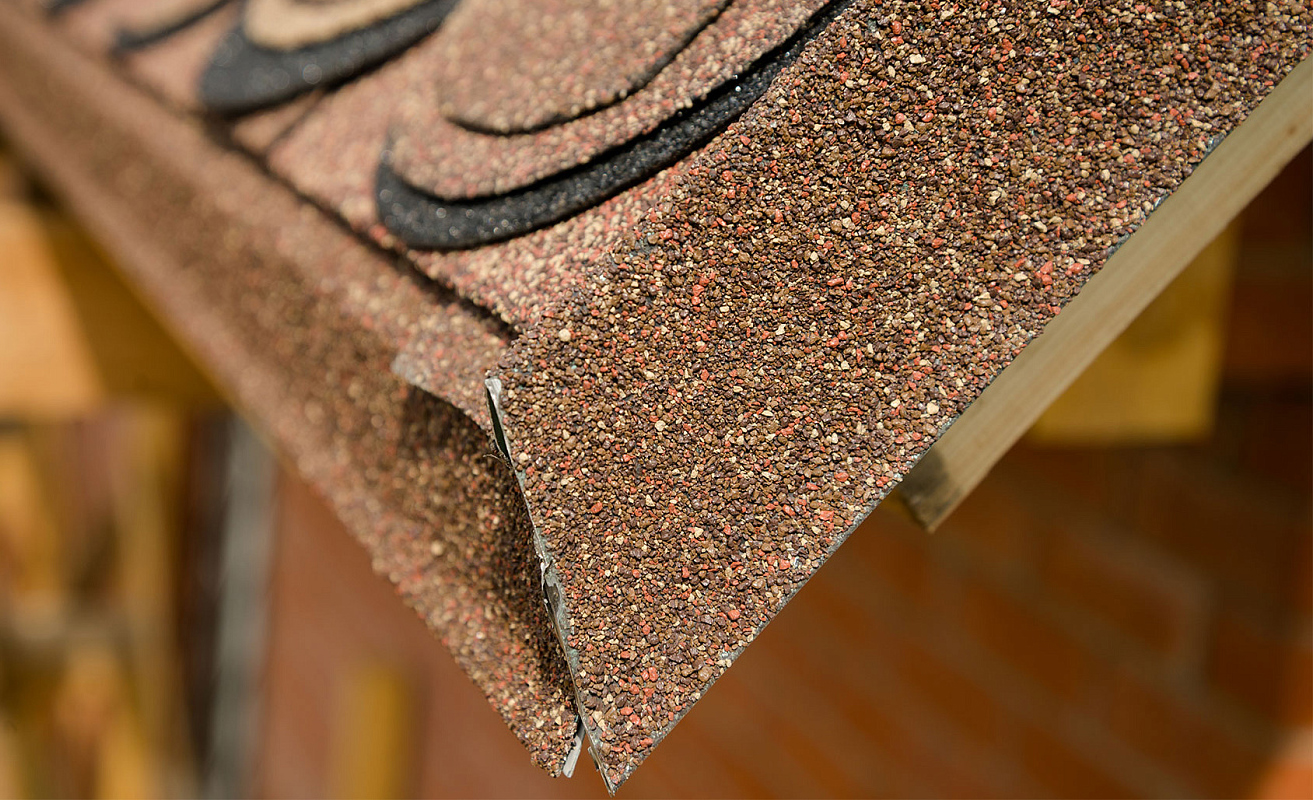

• Карнизная планка. Эта деталь, которой посвящен этот текст, служит для беспрепятственного отведения конденсата из подкровельного пространства и препятствует попаданию в него природных осадков. Представляет собой удлиненную деталь из листового металла, которую сгибают под углом 90 градусов и монтируют к стропилам. Одна плоскость служит для крепления элемента, вторая – для отведения осадков в специальный желоб. Монтируется в виде отдельных отрезков, которые последовательно укладываются друг на друга с нахлестом не менее 5 см. Направление монтажа может быть любым.

Из приведенного выше списка видно, что каждый доборный элемент служит для выполнения определенной функции и представляет ценность сам по себе. Отсутствие хотя бы одного элемента из этого комплекта приведет к достаточно быстрому разрушению всей конструкции крыши под воздействием негативных факторов окружающей среды.

Главная объединяющая черта всех доборных изделий – материал изготовления, для большинства из них используется листовая сталь с дополнительной защитой путем нанесения тонкого цинкового покрытия горячекатаным методом.

Для карнизных планок помимо качественной оцинковки (с толщиной слоя не менее 20 мкм) предусматривается нанесение сплошного слоя полимерной краски. Она предназначена для защиты металла от разрушительного воздействия ультрафиолетового излучения солнца.

Если элемент выбирается для применения на крыше из металлочерепицы, то лучше приобретать планку с покрытием из пластизола или полиэстра. Они обеспечивают хорошую совместимость с кровельным покрытием, которое также защищается при помощи этих материалов. Для совместимости с кровлей покрытой мягкой черепицей потребуется планка, покрытая базальтовой крошкой нужного цвета, иначе доборный элемент будет сильно выделятся на фоне покрытия крыши.

Отличия карнизной планки от капельника

Нередко эти изделия путают, так как не учитывают разницу в функциях и конструктивные особенности. Карнизные планки прикрепляют к нижней части фанеры или к стартовой доске обрешетки. Она служит для предотвращения попадания атмосферных осадков в вентилируемое подкровельное пространство, а также перенаправляет дождь и талые воды в предназначенный для них желоб.

Капельник же устанавливают на стропильные балки, еще до того, как будут установлены элементы обрешетки. Они предназначены для отведения влаги, которая стекает с гидроизолирующей мембраны. Поэтому этот конструктивный элемент и называется капельником, так как по нему выводятся капли конденсата, образующегося на мембране.

Таким образом он предотвращает попадание этой влаги на деревянную стропильную систему, это обеспечивает защиту подкровельного пространства от намокания и последующего гниения, приводящего к разрушению несущих конструкций.

 Нужно учитывать, что разница этих деталей заключается не только в функционале и способе монтажа, но и в форме, поэтому они не могут заменить друг друга. Единственные общие черты между ними – метод монтажа и материал, из которого их производят. Важно помнить, что эти детали не взаимозаменяемы, устанавливать капельник на место карнизной планки или наоборот нельзя, изделия не смогут полноценно выполнять свои функции.

Установка карнизной планки на мягкую кровлю

В первую очередь нужно запомнить, что карнизные и фронтонные планки можно монтировать только после того как будет уложен подкладочный ковер и смонтированы держатели желобов для воды. Также нередко можно встретить мастеров, рекомендующих крепить карнизную планку непосредственно на основу. Такие эксперты считают, что этот метод установки позволит обеспечить более эффективную защиту от осадков.

Отчасти такой способ монтажа действительно оправдан, в некоторых случаях он действительно может обеспечить лучшую защиту. Но в большинстве случаев лучше придерживаться стандартного метода установки. При этом функциональность карнизных планок не страдает, они в полной мере обеспечивают защиту карнизов, фронтонов и других частей конструкции от проникновения влаги. При этом гораздо меньше риск допустить ошибку при монтаже.

Учитывайте, что помимо защиты планка должна обеспечивать и эстетическую функцию, служа одним из завершающих элементов внешнего декора здания. Поэтому не стоит укладывать подкладочный ковер поверх уже установленных планок, это приведет к необходимости выполнения лишних операций. Ковер придется подрезать и это может создать лишние сложности и даже привести к повреждению покрытия планок.

Инструмент для монтажа

Для проведения работ потребуются такие инструменты:

1. Рулетка, карандаш и угольник. Они потребуются для правильной разметки.
2. Ножницы по металлу. Позволяет быстро и качественно выполнить раскрой элемента. Также полезен будет специальный инструмент для подгибки листового металла, с его помощью все операции станут гораздо проще и быстрее.
3. Кровельный молоток и набор гвоздей подходящего размера. Требуются для надежного крепления фасадного элемента.

Выбирая подходящую планку учитывайте, что защитное полимерное покрытие может иметь самые разнообразные оттенки. Поэтому внимательно выбирайте гармонирующие с цветом кровельных материалов планки.

Алгоритм проведения монтажа

На свесах крыши планки нужно устанавливать с нахлестом не менее 5 см, а для надежной фиксации лучше использовать ершеные гвозди, которые отличаются шляпкой большого диаметра. Также важно правильно разместить сами гвозди, для чего потребуется предварительная разметка при помощи специального метчика.

Точки вбивания гвоздей нужно отмечать в шахматном порядке с шагом в 12-15 см в каждом ряду. Это обеспечит эстетичность расположения фиксирующих элементов и равномерное распределение нагрузки между ними. Расстояние от нижнего края планки до ближайшей линии гвоздей должно составлять около 3 см. Таким образом черепица практически полностью покроет шляпки гвоздей.

Так как в вальмовых кровлях отсутствуют фронтоны, то могут возникнуть сложности с монтажом планок по внешним углам. Для повышения удобства и упрощения решения этой задачи необходимо провести предварительную раскройку, она выполняется по такому алгоритму:

• Отметьте тремя линиями угол развертки.
• Выполните разрез по биссектрисе полученного треугольника.
• Сделайте подгибы.
• Подогните наличник и нахлест.
• Устраните лишний элемент на боковой стороне (относительно будущей области сгиба).

Расстояние между центром формируемого угла и отрезами выбирается в зависимости от уровня уклона крыши. После завершения создания угла и установки планки места стыков нужно укрепить при помощи гвоздей.

При устройстве кровельного пирога рекомендуется уложить изоляционные материалы. Они поддерживают долговечность и повышают комфорт проиживания в доме.

Установка торцевых планок

Эти изделия монтируют после завершения монтажа карнизных планок с фиксацией внахлест таким образом, чтобы верхние части перекрывали нижние на 5 см. То есть монтаж осуществляется снизу-вверх.

Нижнюю планку потребуется подрезать под 45 градусов. Это позволит не оставить угол ската открытым. Также получить нужный результат можно используя более сложную технологию – сформировать «язычки», которые потом заправляют под карнизный наличник.

Процесс раскройки аналогичен подготовке карнизной планки, но хвост оставляют относительно горизонтальной плоскости, затем его загибают вместо язычка. Такой вариант установки считается наиболее эстетичным.

Самостоятельное изготовление карнизной планки

Эту деталь можно не только самостоятельно установить, но и произвести в домашних условиях. Потребуется приобрести оцинкованный стальной лист и гибочный станок. Алгоритм действий будет выглядеть так:

1. Создание эскиза. Потребуется отметить на нем все нужные размеры, в том числе ширину участка, который будет прибиваться к кровле. Особенно важно учесть размеры полотна, которое будет перенаправлять воду в водосточный желоб.
2. Когда эскиз будет завершен, от листа потребуется отрезать заготовку, размер которой будет достаточным для создания нужных подгибов и других сложных фрагментов. Работы нужно проводить при помощи промышленного резака. Этот инструмент позволит получить точные и аккуратные срезы с минимальными затратами времени и сил. Для соблюдения всех размеров и получения предельно ровных линий в процессе работы стоит использовать линейку.
3. После завершения резки заготовку вынимают из станка и сгибают под нужными углами, в строгом соответствии с ранее выполненным эскизом. Места прогиба нужно промаркировать, а затем осуществить гибку при помощи специального станка.
4. По мере загибания кромок положение листа в станке нужно менять, чтобы сформировать все необходимые контуры.
5. Проводить гибку вручную не стоит, специализированный станок прост и удобен в обращении, он позволит значительно сократить трудозатраты для формирования карнизной планки и практически любых других доборных элементов. Не забудьте, что даже при работе с таким простым оборудованием необходимо строго соблюдать технику безопасности.

Если с самостоятельным решением этих задач справиться не удается, стоит нанять команду опытных строителей. Они смогут быстро и качественно установить необходимые доборные элементы. Ответственные работники дают гарантию на результат.
